圓柱滾子軸承-雙列圓柱滾子軸承
型號	外形尺寸			額定承載	極限轉速	保持架材料
型號	d	D	B	Cr Cor	Grease Oil	保持架材料
NN3005K/W3…	25	47	12	26 30	19000 22000	銅/尼龍
NN3006K/W3…	30	55	19	30.8 37.5	16000 18000	銅/尼龍
NN3007K/W3…	35	62	20	39.1 50	14000 16000	銅/尼龍
NN3008K/W3…	40	68	21	42.9 56	12000 14000	銅/尼龍
NN3009K/W3…	45	75	23	50.1 65.5	11000 13000	銅/尼龍
NN3010K/W3…	50	80	23	52.8 73.5	10000 12000	銅/尼龍
NN3011K/W3…	55	90	26	69.3 96.5	9500 11000	銅/尼龍
NN3012K/W3…	60	95	26	73.7 106	9000 10000	銅/尼龍
NN3013K/W3…	65	100	26	76.5 116	8500 9500	銅/尼龍
NN3014K/W3…	70	110	30	96.8 150	7500 8500	銅/尼龍
NN3015K/W3…	75	115	30	96.8 150	7000 8000	銅/尼龍
NN3016K/W3…	80	125	34	119 186	6700 7500	銅/尼龍
NN3017K/W3…	85	130	34	125 204	6300 7000	銅/尼龍
NN3018K/W3…	90	140	37	138 216	6000 6700	銅/尼龍
NN3019K/W3…	95	145	37	142 232	5600 6300	銅/尼龍
NN3020K/W3…	100	150	37	151 250	5300 6000	銅/尼龍
NN3021K/W3…	105	160	41	190 305	5000 5600	銅/尼龍
NN3022K/W3…	110	170	45	220 360	4800 5300	銅/尼龍
NN3024K/W3…	120	180	46	229 390	4500 5000	銅/尼龍
NN3026K/W3…	130	200	52	286 480	4000 4500	銅/尼龍
NN3028K/W3…	140	210	53	297 520	3800 4300	銅/尼龍
NN3030K/W3…	150	225	56	330 570	3600 4000	銅/尼龍
NN3032K/W3…	160	240	60	369 655	3400 3800	銅/尼龍
NN3034K/W3…	170	260	67	457 800	3200 3600	銅/尼龍
NN3036K/W3…	180	280	74	561 1000	2800 3200	銅/尼龍
NN3038K/W3…	190	290	75	594 1080	2600 3000	銅/尼龍
NN3040K/W3…	200	310	82	644 1140	2400 2800	銅/尼龍
NN3044K/W3…	220	340	90	809 1460	2200 2600	銅/尼龍
NN3048K/W3…	240	360	92	842 1560	2000 2400	銅/尼龍
NN3052K/W3…	260	400	104	1020 1930	1900 2200	銅/尼龍
NN3056K/W3…	280	420	106	2080 1960	1800 2000	銅/尼龍
NN3060K/W3…	300	460	118	1250 2400	1700 1900	銅/尼龍
NN3064K/W3…	320	480	121	1320 2600	1600 1800	銅/尼龍
NN3068K/W3…	340	520	133	1650 3250	1400 1600	銅/尼龍
NN3072K/W3…	360	540	134	1720 3450	1300 1500	銅/尼龍
NN3076K/W3…	380	560	135	1680 3450	1300 1500	銅/尼龍
NN3080K/W3…	4000	600	148	2160 4500	1200 1400	銅/尼龍
NN3084K/W3…	420	620	150	2120 4500	1100 1300	銅/尼龍
NN3092K/W3…	460	620	160	2090 5500	1070 1200	銅/尼龍

雙列圓柱滾子軸承

產品簡介

圓柱滾子軸承屬于線接觸，其承載能力和剛度高于點接觸的角接觸球軸承（包括多聯組配軸承）。但允許的轉速要低一些。因此，圓柱滾子軸承常用于載荷較大，要求剛度較高，而轉速相對來說不太高的中、大型機床。

單列圓柱滾子軸承通常作為游動型支承與作為固定型支承的角接觸球軸承組配套使用。

機床中常用的圓柱滾子軸承為圓錐孔雙列圓柱滾子軸承。

該類軸承能承受較大的徑問載荷，內外圈可分離，不能承受軸向載荷。因此常與承受軸向載荷的雙向推力角接觸球軸承組合使用。圓錐孔雙列圓柱滾子軸承其內圈圓錐孔的錐度為1：12（即半錐角2° 2394°)，與主軸的錐形軸頸相吻合。軸承裝配過程中，軸向移動內圈，可以把內圈脹大，從而改變軸承內部徑向游隙并實現軸承的預緊。

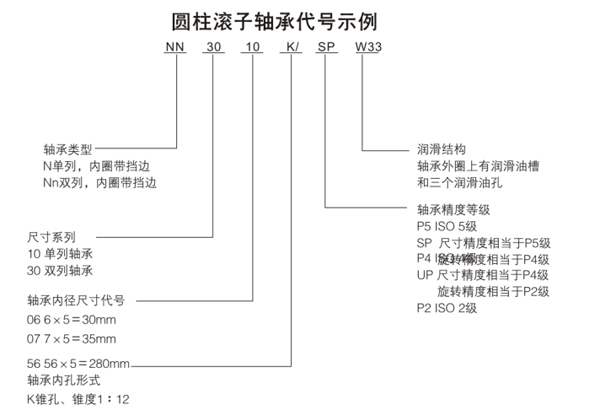

N10和NN30系列圓柱滾子軸承，擋邊開在內圈，外圈可分離。對于雙列圓柱滾子軸承，當使用油潤滑時，在軸承外圈中間設置了一個環型油槽和對稱分布的三個潤滑油孔，標記為W33.
